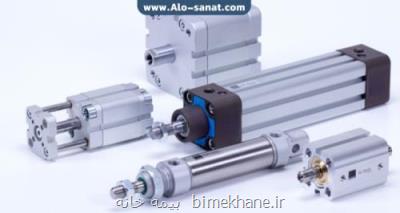

جک‌های پنوماتیکی از اجزای کلیدی در اتوماسیون صنعتی هستند. در این مقاله، اصول عملکرد جک پنوماتیک، تفاوت جک کامپکت و جک راهنمادار و کاربرد آن‌ها در خطوط تولید و تجهیزات دقیق بررسی می‌شود.
نقش عملگرها در دنیای اتوماسیون صنعتی
اتوماسیون صنعتی بدون وجود عملگرها (Actuators) عملاً معنایی ندارد. عملگرها همان اجزایی هستند که فرمان‌های کنترلی را به حرکت واقعی تبدیل می‌کنند و باعث انجام عملیات‌های مکانیکی مانند فشردن، بلند کردن، جابه‌جایی یا قفل‌کردن می‌شوند. در میان انواع عملگرها، سیستم‌های پنوماتیکی به دلیل سادگی، سرعت بالا و ایمنی، جایگاه ویژه‌ای در صنعت دارند.
هوای فشرده که منبع اصلی انرژی در این سیستم‌هاست، به‌وسیله کمپرسور تأمین شده و از طریق لوله‌ها و شیرهای کنترلی به عملگرها منتقل می‌شود. اینجاست که جک پنوماتیک وارد عمل می‌شود. این قطعه یکی از پرکاربردترین عملگرهای صنعتی است که انرژی هوای فشرده را به نیروی مکانیکی تبدیل می‌کند و در طیف گسترده‌ای از ماشین‌آلات، از خطوط بسته‌بندی و مونتاژ گرفته تا دستگاه‌های CNC و تجهیزات جابه‌جایی مواد، به کار می‌رود.
ساختار و اصول عملکرد جک پنوماتیک
جک پنوماتیک در ساده‌ترین شکل خود از یک سیلندر، پیستون، میله پیستون (Rod) و آب‌بندی‌های داخلی تشکیل شده است. وقتی هوای فشرده از طریق شیر ورودی به یک سمت پیستون تزریق می‌شود، پیستون در داخل سیلندر حرکت می‌کند و نیروی خطی تولید می‌کند. این نیرو از طریق میله پیستون به مکانیزم خارجی منتقل می‌شود تا عملیاتی مانند فشار دادن، حرکت دادن یا بالا بردن جسم انجام گیرد.
در جک‌های دوطرفه، هوا به‌صورت متناوب از دو سمت سیلندر وارد و خارج می‌شود تا حرکت رفت و برگشتی کنترل شود. در جک‌های یک‌طرفه، فنر بازگرداننده وظیفه دارد پس از قطع فشار هوا، پیستون را به موقعیت اولیه برگرداند.
مزیت بزرگ جک‌های پنوماتیکی این است که با وجود سادگی مکانیزم، قادرند نیروهای قابل‌توجهی را در فواصل کوتاه و با سرعت بالا ایجاد کنند. در مقایسه با سیستم‌های هیدرولیکی، پنوماتیک سبک‌تر، سریع‌تر و تمیزتر است، زیرا از هوا به‌جای روغن استفاده می‌شود.
از نظر عملکرد، نیروی خروجی جک به قطر پیستون و فشار هوای ورودی بستگی دارد. به‌طور معمول، در فشار کاری ۶ بار، یک جک با قطر ۵۰ میلی‌متر می‌تواند نیرویی حدود ۱۲۰۰ نیوتن تولید کند.
کاربردهای صنعتی جک‌های پنوماتیکی
جک‌های پنوماتیکی تقریباً در همه شاخه‌های صنعت حضور دارند. در خطوط بسته‌بندی برای فشردن و درب‌بندی محصولات، در صنایع خودروسازی برای مونتاژ و پرچ‌کاری، در صنایع الکترونیک برای جابه‌جایی قطعات ظریف و در ماشین‌آلات چاپ برای حرکت دقیق صفحه‌ها و هدها مورد استفاده قرار می‌گیرند.
در سیستم‌های اتوماسیون، ترکیب جک با حسگر موقعیت و شیرهای کنترلی باعث می‌شود حرکات تکرارشونده با دقت بالا انجام شوند. همچنین، به دلیل عدم وجود قطعات برقی در بخش عملگر، جک‌ها گزینه‌ای امن برای محیط‌های مرطوب یا دارای خطر انفجار (مثل صنایع شیمیایی و رنگ) هستند.
یکی دیگر از مزایای کلیدی، سهولت در نگهداری است. برخلاف موتورهای الکتریکی، جک‌های پنوماتیکی قطعات متحرک کمی دارند و در صورت خرابی، به‌راحتی قابل تعویض یا تعمیر هستند. این ویژگی، هزینه نگهداری سیستم‌های اتوماسیون را به‌طور چشمگیری کاهش می‌دهد.
مزایا و محدودیت‌های استفاده از جک‌های پنوماتیکی
جک‌های پنوماتیکی علاوه بر سرعت و ایمنی، به دلیل طراحی ساده، هزینه اولیه پایینی دارند. این موضوع باعث شده است که در بسیاری از ماشین‌آلات صنعتی، به‌عنوان گزینه‌ای اقتصادی و قابل اطمینان مورد استفاده قرار گیرند. از سوی دیگر، به دلیل استفاده از هوای فشرده، خطر آلودگی محیطی یا نشت سیال وجود ندارد.
با این حال، محدودیت‌هایی نیز دارند. دقت موقعیت‌دهی آن‌ها نسبت به سیستم‌های الکتریکی پایین‌تر است و در فشارهای بسیار بالا، توان تولید نیروی محدودتری نسبت به جک‌های هیدرولیکی دارند. به همین دلیل، معمولاً در سیستم‌هایی به کار می‌روند که نیاز به حرکت سریع، مکرر و با نیروی متوسط وجود دارد.
برای افزایش دقت، می‌توان از حسگرهای موقعیت و کنترلرهای PLC استفاده کرد تا زمان حرکت و توقف دقیق تنظیم شود. علاوه بر این، انتخاب مناسب قطر سیلندر، طول کورس و نوع جک، تأثیر زیادی در عملکرد و دوام سیستم دارد.
ضرورت استفاده از جک‌های فشرده در خطوط مدرن
در بسیاری از ماشین‌آلات مدرن، طراحان با چالش محدودیت فضا روبه‌رو هستند. تجهیزات اتوماسیون باید در ابعاد کوچک‌تر اما با کارایی بیشتر طراحی شوند. در چنین شرایطی، استفاده از جک کامپکت یکی از بهترین راه‌حل‌هاست. این جک‌ها همان عملکرد جک‌های استاندارد را دارند، اما ابعادشان بسیار کوچک‌تر است و برای فضاهای تنگ یا دستگاه‌هایی با فاصله نصب محدود ایده‌آل‌اند.
جک‌های کامپکت با ساختار کوتاه‌تر سیلندر و طراحی خاص بدنه، به مهندسان اجازه می‌دهند بدون کاهش توان یا کورس عملکرد، عملگر را در فضای محدودی نصب کنند. برای مثال، در خطوط مونتاژ قطعات الکترونیکی یا دستگاه‌های بسته‌بندی مواد غذایی که هر میلی‌متر فضا اهمیت دارد، استفاده از این جک‌ها موجب افزایش بهره‌وری و کاهش حجم کلی تجهیزات می‌شود.
ساختار و ویژگی‌های فنی جک‌های کامپکت
جک کامپکت معمولاً دارای قطر پیستون بالا و طول کورس کوتاه است. این ترکیب باعث می‌شود با وجود ابعاد کوچک، نیروی خروجی کافی تولید شود. در بسیاری از مدل‌ها، بدنه از آلومینیوم سبک و مقاوم ساخته می‌شود تا وزن سیستم کاهش یابد، در حالی‌که استحکام مکانیکی حفظ شود.
در طراحی این جک‌ها، از آب‌بندی‌های مقاوم در برابر سایش استفاده می‌شود تا بتوانند سیکل‌های کاری زیادی را بدون نشتی انجام دهند. در خطوطی که حرکت مداوم و با سرعت بالا وجود دارد، این ویژگی اهمیت ویژه‌ای دارد.
مدل‌های دوطرفه جک‌های کامپکت بیشترین کاربرد را دارند، زیرا می‌توانند در هر دو جهت حرکت نیرو تولید کنند. همچنین در برخی نسخه‌ها، سنسورهای مغناطیسی برای تشخیص موقعیت انتهایی پیستون تعبیه شده است تا کنترل دقیق حرکات ممکن شود.
از نظر نصب، جک‌های کامپکت معمولاً با پیچ از هر دو سمت یا از طریق رزوه مرکزی روی بدنه متصل می‌شوند. این انعطاف‌پذیری در نصب باعث می‌شود بتوان آن‌ها را در موقعیت‌های مختلف، افقی یا عمودی، بدون نیاز به تغییرات ساختاری در دستگاه به کار برد.
کاربردهای صنعتی جک‌های کامپکت
جک‌های کامپکت در صنایعی استفاده می‌شوند که نیاز به عملکرد سریع در فضاهای محدود وجود دارد. برای مثال:
-
در ماشین‌آلات بسته‌بندی، برای حرکت سریع فک‌های دوخت یا کنترل درب‌بندی بطری‌ها
-
در صنایع خودروسازی، برای جابه‌جایی دقیق قطعات کوچک در مراحل مونتاژ
-
در تجهیزات پزشکی و داروسازی، برای انجام حرکات دقیق بدون اشغال فضای زیاد
-
در خطوط مونتاژ رباتیک، برای کنترل حرکات کوتاه اما مکرر
به‌دلیل طراحی سبک و فشرده، این جک‌ها در سیستم‌های چندمحوره (Multi-axis) نیز بسیار پرکاربردند. زمانی‌که چند جک باید هم‌زمان در کنار هم کار کنند، استفاده از جک‌های استاندارد ممکن است باعث ازدحام مکانیکی شود، در حالی‌که جک‌های کامپکت با اشغال حداقل فضا، هماهنگی کامل را حفظ می‌کنند.
مزایا و نکات نگهداری جک‌های کامپکت
از جمله مزایای اصلی این نوع جک‌ها می‌توان به سرعت بالا، نصب آسان، وزن کم و دوام طولانی اشاره کرد. با وجود ابعاد کوچک، قدرت آن‌ها در حد جک‌های معمولی است و در فشارهای کاری استاندارد (۶ تا ۸ بار) عملکردی پایدار دارند.
با این حال، به دلیل ابعاد فشرده، تلورانس قطعات داخلی باید بسیار دقیق باشد تا از نشت هوا جلوگیری شود. به همین دلیل، در نگهداری باید دقت شود تا از ورود گردوغبار یا ذرات به داخل سیستم جلوگیری شود. در خطوطی که از هوای خشک و فیلترشده استفاده می‌شود، جک‌های کامپکت می‌توانند میلیون‌ها سیکل کاری بدون نیاز به سرویس عمل کنند.
همچنین باید توجه داشت که در هنگام نصب، محور حرکت جک با بار هم‌راستا باشد. کوچک‌ترین انحراف زاویه‌ای می‌تواند باعث ساییدگی ناخواسته و کاهش عمر مفید شود. استفاده از گریس‌های مخصوص برای آب‌بندی داخلی و چک‌کردن دوره‌ای اورینگ‌ها، از دیگر اقدامات ضروری در نگهداری این جک‌هاست.
در نهایت، انتخاب صحیح مدل جک کامپکت بر اساس نیرو، کورس و فضای نصب، نقش زیادی در افزایش بازده سیستم دارد. در ادامه مقاله، به معرفی عملکرد دقیق و ساختار مکانیکی جک راهنمادار می‌پردازیم که برای کاربردهای نیازمند دقت بالا طراحی شده است.
نیاز به دقت و پایداری در حرکت‌های صنعتی
در بسیاری از ماشین‌آلات صنعتی، فقط حرکت خطی کافی نیست؛ بلکه باید دقت، تکرارپذیری و ثبات حرکتی نیز تضمین شود. زمانی که بار به‌صورت نامتقارن روی پیستون اعمال می‌شود یا حرکت باید دقیق و بدون چرخش انجام گیرد، استفاده از جک راهنمادار بهترین انتخاب است. این نوع جک‌ها علاوه بر تولید نیروی خطی، امکان هدایت مکانیکی پیستون را نیز فراهم می‌کنند تا از هرگونه انحراف یا چرخش ناخواسته جلوگیری شود.
در کاربردهایی مثل پرس دقیق، جابه‌جایی اجسام در مسیر مستقیم، یا موقعیت‌دهی قطعات در دستگاه‌های مونتاژ، وجود راهنما باعث افزایش دقت و عمر مفید سیستم می‌شود. به‌طور خلاصه، جک‌های راهنمادار ترکیبی از یک سیلندر پنوماتیکی استاندارد و مکانیزم راهنمای مکانیکی هستند که دقت حرکت را در حد صدم میلی‌متر کنترل می‌کنند.
ساختار و عملکرد جک‌های راهنمادار
جک راهنمادار از یک سیلندر اصلی، دو یا چند میله راهنما و یاتاقان‌های دقیق تشکیل شده است. این میله‌ها به صفحه جلویی متصل‌اند و وظیفه دارند حرکت پیستون را کاملاً مستقیم و بدون انحراف هدایت کنند. وجود یاتاقان‌ها باعث می‌شود که بارهای جانبی نیز تحمل شود، بدون آنکه به پیستون یا بدنه سیلندر آسیبی برسد.
در برخی مدل‌ها، صفحه متحرک جک دارای محل نصب برای فیکس‌کردن قطعات یا ابزارهای مونتاژ است. این ویژگی باعث می‌شود بتوان از جک راهنمادار به‌صورت مستقیم در فرآیند تولید استفاده کرد، بدون نیاز به مکانیزم‌های اضافی.
این جک‌ها معمولاً در دو نوع طراحی می‌شوند: مدل میله‌دار موازی (Double Guide Rod) که برای بارهای سنگین‌تر مناسب است، و مدل صفحه‌ای (Slide Table) که برای حرکات دقیق و سبک‌تر استفاده می‌شود. هر دو مدل به‌گونه‌ای طراحی شده‌اند که در برابر چرخش، ضربه و ارتعاش مقاوم باشند.
کاربردهای صنعتی جک‌های راهنمادار
در خطوط مونتاژ و بسته‌بندی، جک‌های راهنمادار نقش اساسی در تضمین کیفیت و دقت دارند. برای مثال، در مراحل قرار دادن قطعات در قالب‌ها، جک باید با دقت بالا حرکت کند تا قطعه به‌درستی در محل مشخص قرار گیرد. همچنین در دستگاه‌های چاپ یا تزریق پلاستیک، این جک‌ها برای حرکت دقیق قالب‌ها یا فیکس‌کردن اجزاء به کار می‌روند.
در ربات‌های صنعتی نیز جک‌های راهنمادار برای انجام حرکات تکرارشونده بدون لرزش استفاده می‌شوند. طراحی مستحکم آن‌ها باعث می‌شود هنگام تحمل نیروهای جانبی، محور حرکت دچار انحراف نشود. این ویژگی در خطوطی که سرعت بالا و دقت میلی‌متری لازم است، اهمیت بسیار زیادی دارد.
علاوه بر دقت بالا، یکی از مزایای کلیدی این جک‌ها، افزایش عمر مفید سیستم است. چون نیروی جانبی به‌جای وارد شدن مستقیم به پیستون، توسط میله‌های راهنما جذب می‌شود، سایش قطعات داخلی کاهش می‌یابد. در نتیجه، سرویس و نگهداری جک‌ها به فواصل طولانی‌تر موکول می‌شود.
نکات نگهداری و انتخاب جک راهنمادار
در انتخاب جک‌های راهنمادار، باید چند نکته کلیدی رعایت شود:
-
وزن و نوع باری که قرار است جابه‌جا شود
-
دقت و سرعت مورد نیاز در هر سیکل کاری
-
فضای نصب و نحوه اتصال به سایر اجزای دستگاه
برای محیط‌هایی که گردوغبار یا رطوبت وجود دارد، استفاده از جک‌هایی با آب‌بندی تقویت‌شده و میله‌های کروم‌کاری‌شده توصیه می‌شود. همچنین در خطوط با تکرار حرکتی زیاد، باید از گریس‌های باکیفیت برای روان‌کاری یاتاقان‌ها استفاده شود.
بازرسی دوره‌ای از وضعیت محورهای راهنما و محکم‌بودن اتصالات مکانیکی از دیگر نکات مهم نگهداری است. در صورت مشاهده لقی یا لرزش غیرعادی، باید فوراً یاتاقان‌ها بررسی و تعویض شوند تا از آسیب به پیستون جلوگیری شود.
پرسش و پاسخ (FAQ)
1. تفاوت جک راهنمادار با جک معمولی چیست؟
جک راهنمادار دارای میله‌های راهنماست که از چرخش و انحراف پیستون جلوگیری می‌کند، در حالی که جک معمولی فقط حرکت خطی ساده انجام می‌دهد.
2. آیا جک راهنمادار برای بارهای سنگین مناسب است؟
بله، مدل‌های دو میله‌دار با بدنه تقویت‌شده برای بارهای جانبی و سنگین طراحی شده‌اند.
3. آیا می‌توان از جک راهنمادار در محیط‌های آلوده استفاده کرد؟
بله، در صورتی که از مدل‌های دارای آب‌بندی تقویت‌شده و روان‌کاری منظم استفاده شود.
4. طول عمر متوسط جک‌های راهنمادار چقدر است؟
در صورت استفاده از هوای تمیز و نگهداری اصولی، بیش از چند میلیون سیکل کاری بدون افت عملکرد.
5. آیا جک‌های راهنمادار نیاز به روغن‌کاری دارند؟
بله، روان‌کاری دوره‌ای محورهای راهنما باعث کاهش اصطکاک و افزایش دقت حرکتی می‌شود.
جمع‌بندی و نتیجه‌گیری
اتوماسیون صنعتی بدون وجود عملگرهای قابل اعتماد، معنای واقعی ندارد. از جک پنوماتیک برای تولید حرکت خطی سریع و ایمن گرفته تا جک کامپکت برای فضاهای محدود و در نهایت جک راهنمادار برای حرکات دقیق و کنترل‌شده، همه این اجزا نقشی حیاتی در عملکرد سیستم‌های هوای فشرده دارند.
